7x7 7x19 Kontrolni kabel Čelična užad Žica
-Upravljački kabel

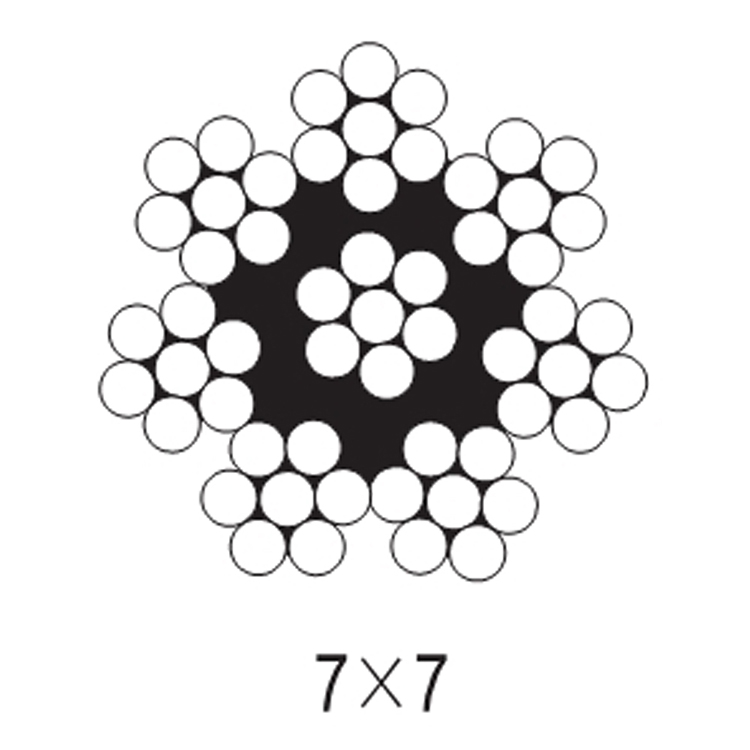

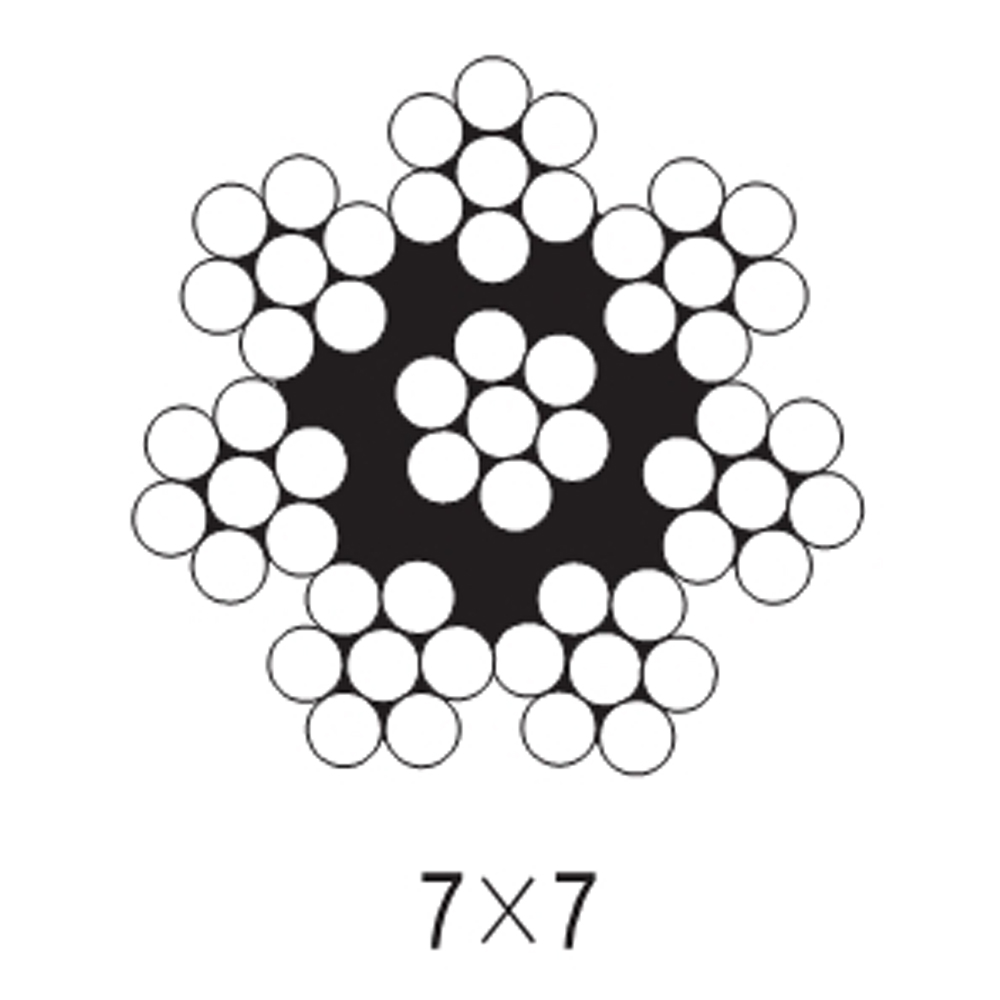

-7x7 7x19
-7x7 Promjer 0.8 mm do 6 mm

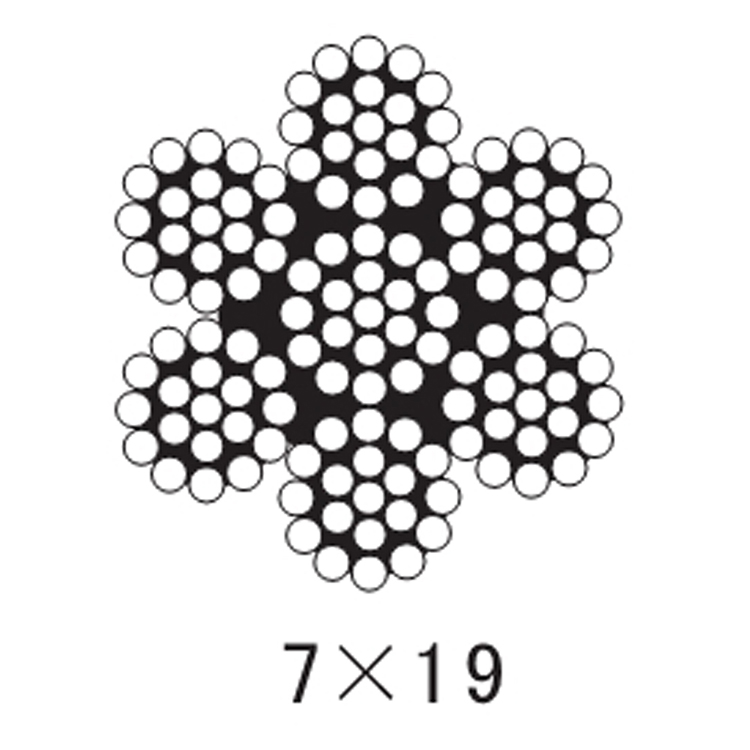

-7x19 Promjer 1.5 mm do 6 mm
-Ima širok raspon primjene unutar vozila kao što su kočnica, mjenjač, prozor, retrovizor, papučica gasa itd. Također se može primijeniti na upravljački sustav na strojevima i elektroničkim uređajima.
Detaljne informacije
|
Promjer (Mm) |
GB/T 20118-2006/GB8918-2006 | EN 12385-4 | ||||
| Min. prekidno opterećenje (kg) |
Cca. Težina (Kg/100m) |
Min. prekidno opterećenje (kg) |
Cca. Težina (Kg/100m) |
|||
| 1670 N/Mmm² | 1770 N/Mmm² | 1670 N/Mmm² | 1770 N/Mmm² | |||
| 2 | 2.22 | 2.35 | 1.40 | 2.22 | 2.35 | 1.38 |
| 3 | 4.99 | 5.29 | 3.16 | 4.99 | 5.29 | 3.11 |
| 4 | 8.87 | 9.40 | 5.62 | 8.87 | 9.40 | 5.52 |
| 5 | 13.90 | 14.70 | 8.78 | 13.90 | 14.70 | 8.63 |
| 6 | 20.00 | 21.20 | 12.60 | 20.00 | 21.20 | 12.40 |
| 7 | 27.20 | 28.80 | 17.20 | 27.10 | 28.80 | 16.90 |
| 8 | 35.50 | 37.60 | 22.50 | 35.50 | 37.60 | 22.10 |
| 9 | 44.90 | 47.60 | 28.40 | 44.90 | 47.60 | 27.90 |
| 10 | 55.40 | 58.80 | 35.10 | 55.40 | 58.80 | 34.50 |
| 11 | 67.10 | 71.10 | 42.50 | 67.10 | 71.10 | 41.70 |
| 12 | 79.80 | 84.60 | 50.50 | 79.80 | 84.60 | 49.70 |
| 13 | 93.70 | 99.30 | 59.30 | 93.70 | 99.30 | 58.30 |
| 14 | 109.00 | 115.00 | 68.80 | 109.00 | 115.00 | 67.60 |
| 16 | 142.00 | 150.00 | 89.90 | 142.00 | 150.00 | 88.30 |
| 18 | 180.00 | 190.00 | 114.00 | 180.00 | 190.00 | 112.00 |
| 20 | 222.00 | 235.00 | 140.00 | 222.00 | 235.00 | 138.00 |
| 22 | 268.00 | 284.00 | 170.00 | 268.00 | 284.00 | 167.00 |
| 24 | 319.00 | 338.00 | 202.00 | 319.00 | 338.00 | 199.00 |
Opće informacije o žičanom kabelu
-Površinska obrada: Nepocinčana / Crna / Svijetla / Elektrocinčana / Vruće pocinčana / pocinčana itd.
-Standard: GB/T8918-1996, GB 1102-74, SC 1443-86, ISO, BS, DIN, JIS, API i RRW-410D i ostali.
-Pakiranje: Zamotano u plastičnu rolu ili rolu od šperploče, zatim stavljeno na palete ili u drvenu kutiju ili prema zahtjevima kupca.
-VLAČNA ČVRSTOĆA ČELIČNE ŽICE:
1470 N/mm² (=150 kgf/mm²)
1570 N/mm² (=160 kgf/mm²)
1770 N/mm² (=180 kgf/mm²)
1960 N/mm² (=200 kgf/mm²)
2160 N/mm² (=220 kgf/mm²)
-Poboljšani plužni čelik (IPS)
-Dodatno poboljšani čelik za plug (EIPS)
Konstrukcija i primjena
1,6×7+FC, 6X7+IWRC, 6×19+FC, 6X19+WIRC, 6×37+FC, 6X37+IWRC za žičaru, vuču žičarom, dizanje na kosini, brod, toranj, dizanje, tegljenje itd.
2,6×12+7FC, 6×15+7FC, 6×24+7FC za tegljač, mrežu za teret, plutajući prijevoz drva i pričvršćivanje itd.
3,6×19S+FC, 6×19S+IWR, 6×19W+FC, 6×19W+IWR, 6×25Fi+FC, 6×25Fi+IWR, 6×29Fi+FC, 6×29Fi+IWR, 6×26SW+FC, 6×26SW+IWR, 6×31SW+FC, 6×31S+IWR, 6×36SW+FC, 6×36S+IWRC za različitu opremu za dizanje, podizanje toranjima, tegljenje, utovar i istovar u luci, dizanje u visokoj peći i bušenje naftnih bušotina. Uže s žičanom jezgrom može se koristiti pod udarnim opterećenjem, uvjetima zagrijavanja i stiskanja.
4,18×7+FC, 18×7+IWS, 18×19+FC, 18×19+IWS 18×19+FC, 18×19+IWS 4V×39S+5FC koji su prikladni za vertikalno bušenje i dizanje, kavezni kanal vertikalnog bušenja, toranj za utovar i istovar u luci i toranjsku dizalicu.
5,6×3×7, 7×7×7, 7×7×19 za kabel lančane brave i fleksibilne prigode.
6,Čelična užad za dizalo 6×19S+NF, 8×19S+NF, 6X19S+IWRC, 8X19S+WIRC
7,Pocinčani zrakoplovni kabel 1×7,1×19,6×+FC, 6×7+IWS, 6×19+FC, 6×19+IWS za zrakoplovnu namjenu.
Upravljački kabel je precizno konstruirana vrsta čelične užadi dizajnirana za preciznu kontrolu kretanja i mehanički prijenos. Obično izrađena u konfiguracijama 7×7 ili 7×19, nudi ravnotežu fleksibilnosti i vlačne čvrstoće. Promjeri se obično kreću od 0.5 mm do 8 mm, ovisno o potrebnom opterećenju i točnosti kretanja. Izrađeni od pocinčanog ili nehrđajućeg čelika, upravljački kabeli se široko koriste u automobilskim sustavima, kontrolama zrakoplova, industrijskim strojevima i medicinskoj opremi. Njihov glatki rad, otpornost na umor i dosljedna dimenzijska stabilnost čine ih idealnim za primjene koje zahtijevaju precizne, pouzdane i dugotrajne performanse kabela.
